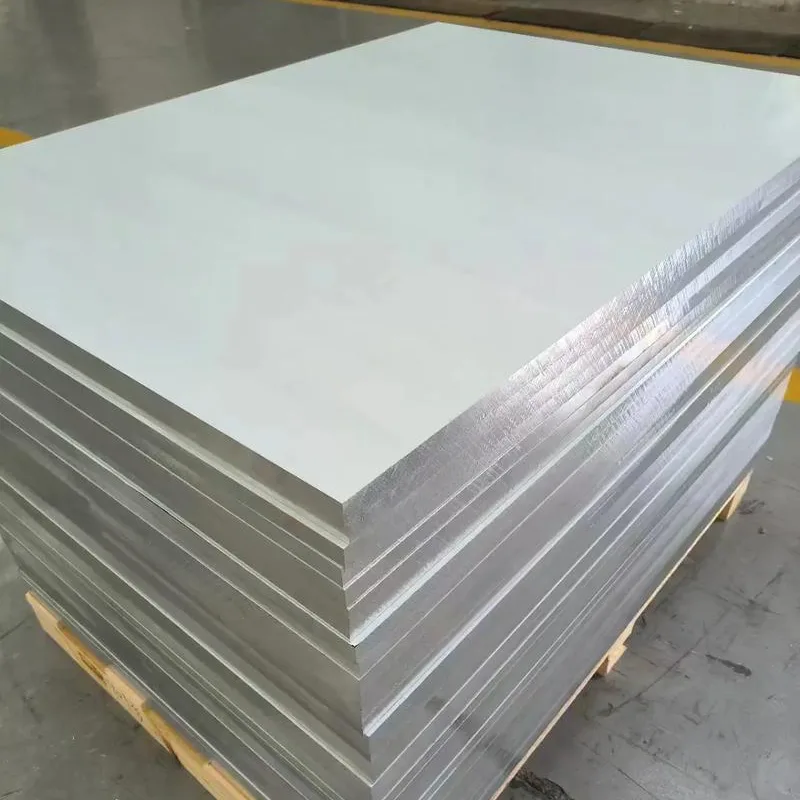

3003 Лист од алуминиумска легура
3003 Листот од алуминиумска легура е легура на алуминиум-манган отпорна на корозија со добра формабилност, широко користен за печат, лим и контејнери. Достапен е во листови и намотки со дебелина од 0,2–200 mm и приспособливи големини, вклучувајќи ги и обичните 1220×2440 mm. Поддржани се различни темпераменти како што се O, H14 и H24. Лингчуанг нуди фабричко снабдување со сечење, сечење и прилагодена обработка за набавки на големо.
3003 Листот од алуминиумска легура е легура на алуминиум-манган со својства отпорни на 'рѓа. Не може да се зајакне со термичка обработка и бара ладна работа (на пр. до темпераменти H12/H14/H18/H24) за да се подобрат неговите механички својства. Неговата густина е приближно 2,72 g/cm³, малку повисока од чист алуминиум од серијата 1, а неговата цврстина е околу 1,5 пати поголема од 1060 алуминиумски лимови. Неговата отпорност на корозија е блиска до онаа на индустрискиот чист алуминиум и добро функционира во атмосферски, слатководни, морска вода и слабо кисели/алкални средини.
Основен хемиски состав
|
Елементи |
Опсег на содржина (масен дел) |
Опис на функцијата: |
|
Алуминиум (Al) |
Салдо (приближно 96,8%~99,0%) |
Основен метал, кој обезбедува основна еластичност, топлинска и електрична спроводливост и отпорност на корозија. |
|
Манган (Mn) |
1,0% ~ 1,5% |
Елемент за легирање на јадрото, значително ја подобрува јачината и отпорноста на корозија без намалување на пластичноста. |
|
Силикон (Si) |
≤0,60% |
Ја контролира тенденцијата на топло пукање и ја оптимизира заварливоста. |
|
Железо (Fe) |
≤0,70% |
Го ограничува формирањето на кршливи фази и ја подобрува стабилноста на обработката. |
|
Бакар (Cu) |
0,05%~0,20% |
Малку ја зголемува јачината без да влијае на отпорноста на корозија. |
|
Цинк (Zn) |
≤0,10% |
Ги контролира нечистотиите и ја одржува материјалната чистота. |
|
Други елементи |
Сингл ≤0,05%, Вкупно ≤0,15% |
Строго ја контролира содржината на нечистотија за да обезбеди стабилни својства на материјалот. |
Типични механички својства (тенок лист, δ 0,5~4mm)
|
држава |
Јачина на истегнување (MPa) |
Јачина на принос (MPa) |
Издолжување (%, должина на мерач 50 mm) |
Бринел тврдост (HB) |
Карактеристики и апликации |
|
O (Anealed Soft State) |
70-120 |
40 до 60 |
≥28 |
20 и 30 |
Најмека, најдобра пластичност, лесна за истегнување/длабоко цртање |
|
H12 (1/4 Тешко) |
100-135 |
70-90 |
≥14 |
~ 30 |
Малку зајакната, додека ја одржува формабилноста |
|
H14/H24 (полутврдо) |
125-145 |
95-115 |
≥10 |
35-45 |
Баланс на сила и формабилност, најчесто користен |
|
H16/H26 (3/4 Тешко) |
140-160 |
110-130 |
≥5 |
~ 45 |
Поголема јачина, за свиткување/плитко цртање |
|
H18 (целосно тешко) |
155-175 |
135-155 |
≥4 |
50 до 60 |
Највисока јачина, ниска пластичност, се користи за структури/школки |
Како да се избере темпераментот на 3003 лист од алуминиумска легура?
3003 Листот од алуминиумска легура е приближно 50% посилен од чистиот алуминиум (1060/1010).
О темпераментот е погоден за длабоко цртање и формирање комплекс.
H14/H24 се претпочитани темпераменти за општа намена (балансирана јачина и машинска способност).
H18 се користи за структурни компоненти кои бараат поголема цврстина и помала деформација.
Жешки тагови: 3003 лим од алуминиумска легура алуминиумски лист 3003 производител, добавувач на алуминиумски плочи од 3003 легура, цена на алуминиумски лим 3003
Испрати барање
Контакт Инфо
-
Адреса
Ханју Џингу, зона за висока технологија, град Џинан, провинција Шандонг, Кина
-
тел
-
Е-пошта
За прашања за јаглероден челик, не'рѓосувачки челик, галванизиран челик или ценовник, ве молиме оставете ни ја вашата е-пошта и ние ќе стапиме во контакт во рок од 24 часа.
